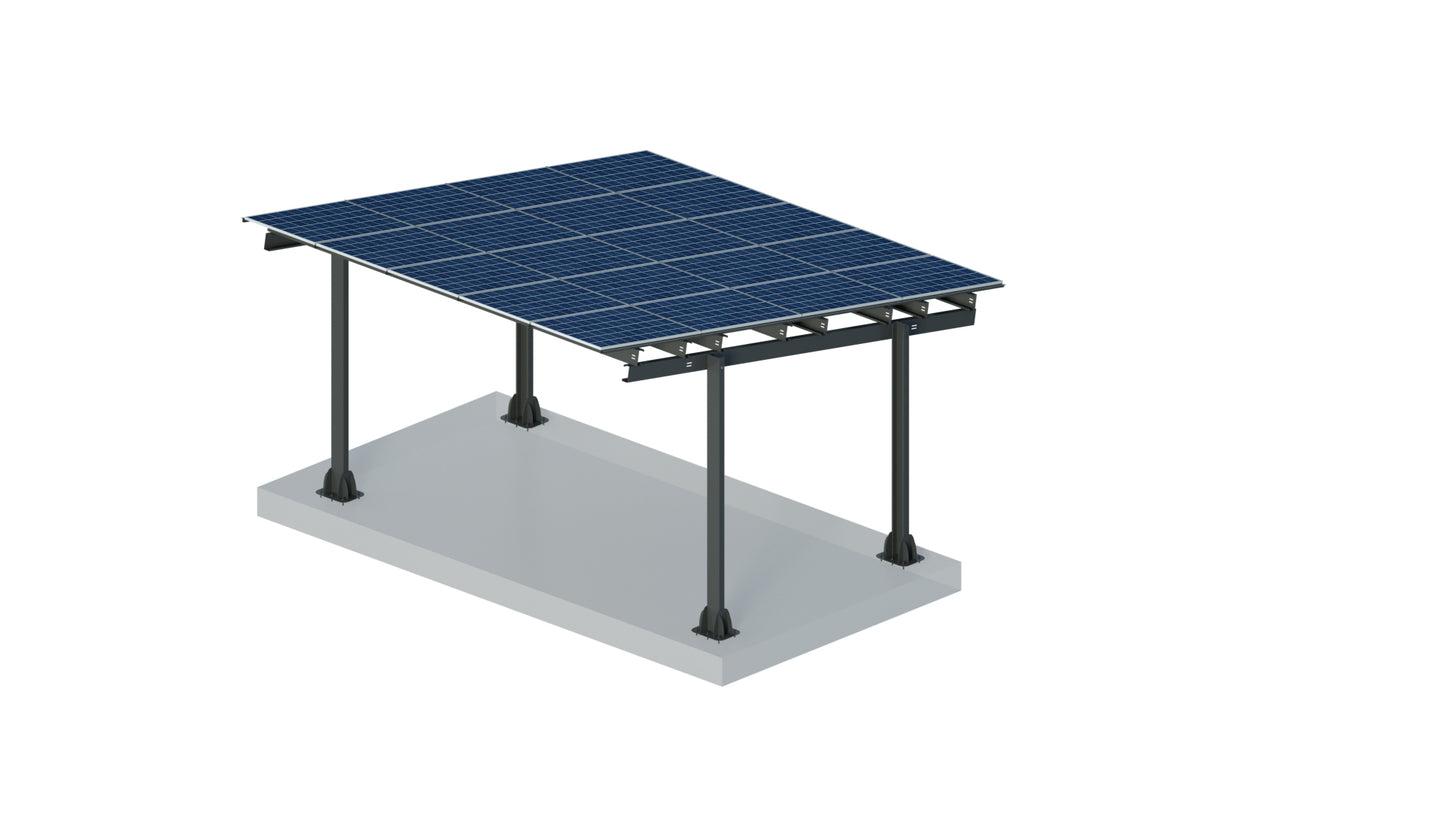

CARPORT U - COLUMNS- MAIN MODULE

Beschreibung

PANELLEISTUNG: 370 Wp & 400 Wp & 560 Wp
GEWICHT: 970 kg (nur Stahlkonstruktion)
BREITE (OBEN): 6786 mm
LÄNGE (OBEN): 5870 mm
FLÄCHE PV-MODULE: ca. 40 m²
FLÄCHE PARKPLATZ: 29 m²
MAXIMALE INNENHÖHE: 3534 mm
MINIMALE INNENHÖHE: 2500 mm
NEIGUNGSWINKEL: 10°
MATERIAL: SILBER (S355GD+HDG)

Jede Achse mit 4 Pfosten benötigt mindestens 0,2 m³ (B×L×H – 0,55 m × 0,7 m × 0,5 m) bewehrten Beton, um den Carport stabil zu halten.

Wir empfehlen, die Oberkante des Fundaments auf gleicher Höhe mit der Asphalt- oder Betonoberfläche zu belassen.
Das bedeutet, dass das gesamte Fundament in den Asphalt- oder Betonuntergrund eingebettet sein muss.
Die Mindestbetonqualität ist C30.

Wir liefern 6 Stück pro Pfosten Ø16×300 mm Stahlankerbolzen (8.8 verzinkt) zur Befestigung des Carports im Fundament.

SCHNEELAST

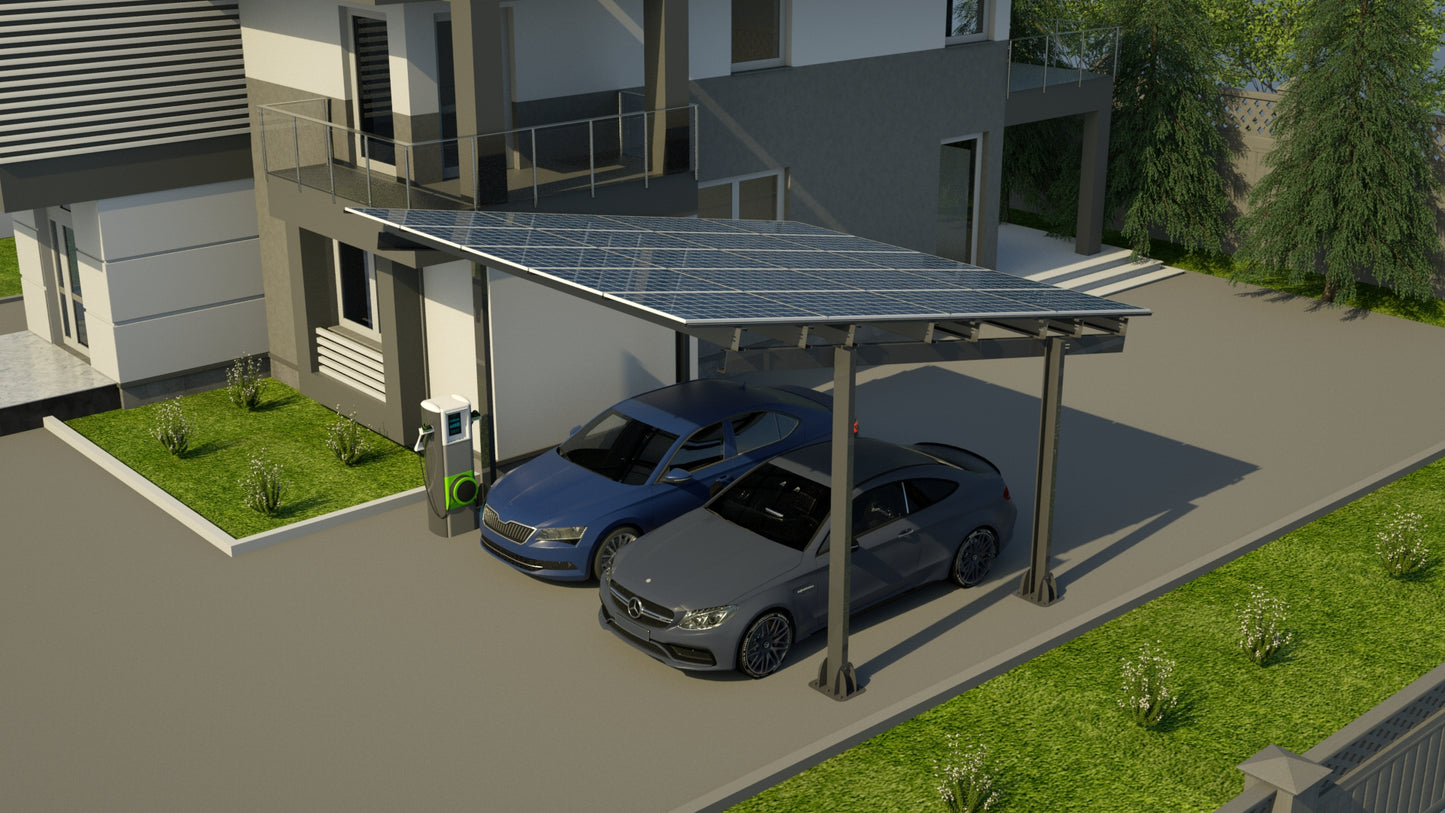

Das Carport-Modell „2-Car Carport mit U-Säule“ ist für Regionen geeignet, in denen die Schneelast zwischen 0 – 2 kN/m² liegt.
Diese Belastung entspricht 0 – 200 kg/m².

2 kN/m² Schneelast entspricht:

• Frischer Schnee: 2 m Höhe pro m²

• Verdichteter Schnee: 1 m Höhe pro m² (einige Stunden oder Tage nach dem Schneefall)

• Alter Schnee: 0,7 m Höhe pro m² (mehrere Wochen oder Monate nach dem Schneefall)

• Nasser Schnee: 0,5 m Höhe pro m²

WINDLAST

Das Modell „2-Car Carport mit U-Säule“ ist geeignet für Regionen mit einer Windlast von 0 – 1 kN/m²,
was einer Belastung von 0 – 100 kg/m² entspricht.
